SYP型二位四通液压换向阀（40MPa）

所属分类：压力操纵、控制、换向阀及其附件
点击次数：
发布日期：2018/06/30
规格：
类型：
在线询价

详细介绍

一、概述

SYP型液压自动换向阀是我厂吸收国外优良技术、在同类产品DR4-5基础上自行研制开发的新一代产品，它广泛适用于冶金、化工、电力、水泥机械、建材机械、港口机械双线干油集中润滑系统中，尤其适用于冶金行业快速离检干油润滑系统、水泥机械环式润滑系统中。具有结构紧凑、体积小、重量轻、外型美观、操作方便、换向稳定、压力波动值小、使用压力等级高、性能靠谱、压力直观、换向压力可调等优点，代替了国内20Mpa、40Mpa液压换向阀、二位四通电磁阀、三位四通电磁阀，以及末端需要配备的压力操纵阀、压差开关、电气管线配置等元件，组成干油润滑系统，从而减少了系统故障、降低了投资成本。本阀可配置行程开关或接近开关，从而实现整个系统的控制。

二、功能和结构说明
本阀为二位四通自动液压换向阀，上平面设有两块压力表和调压手轮。换向压力由手轮调节，顺时针压力升高，反之压力降低。本阀门进油口P与泵出油口连接，回油口R接贮油桶，供油口Ⅰ、Ⅱ分别与两条供油管路连接。工作时当Ⅰ路油压达设定压力，换向阀自动切换到Ⅱ路，这样润滑泵就能循环往复地向两条管路供送润滑脂。

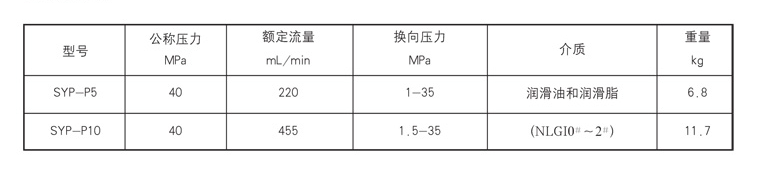

三、技术参数

启东市博强冶金设备制造有限公司

四、订货说明

订货时只需按上表型号订货即可，如需带行程开关或接近开关，请注明。

五、结构外形和尺寸

启东市博强冶金设备制造有限公司

六、使用要领

1.换向阀的换向压力可调，调节手轮向下旋，换向压力伸高，反之，换向压力降低。
2.安装位置要合理，上方要有足够的空间调节调压螺钉；
3.按照阀体或说明书中的接口代号正确配管；
4.阀的进油口安装过滤器，保障进入阀中的油清洁无污染；
5.应在本说明书规定的使用压力范围内使用；
6.如换向阀不动作，先看调压螺钉是否旋得太低，弹簧已无压缩量，如不是这种情况，一般为油中有杂质，活塞卡死，应请人员清洗阀体和活塞。
