SDPQ-L、SSPQ-L系列双线分配器（20MPa）

所属分类：双线分配器
点击次数：
发布日期：2018/06/30
规格：
类型：
在线询价

详细介绍

一、使用条件
适用于公称压力为20MPa的双线式集中润滑系统作为一种计量给油装置，它在两条供油管交替的供油压力作用下，直接由供油压力推动活塞给油，完成向各润滑点定量分配润滑脂的功能。
SDPQ-L系列单向出油分配器给油口都在底部，分配器活塞正反向动作均从同一个给油口排油，系统每工作一次，各给油口均排油一次。
SSPQ-L系列双向出油分配器正面和底部均有给油口，分配器活塞正反向动作分别从正面和底部的给油口排出润滑脂。相对于SDPQ 型分配器给油口成倍增加，正面右位给油口下预制一，二口合并为一口的螺塞，易改为奇数出油，使用系统配管简单。SSPQ-L2、3、4三种系列的分配器，同样给油口数的外形安装尺寸相同，易于型号变替换方便。
该系列分配器可以从指示杆的动作直接观察分配器的工作情况，还可通过调整螺钉在规定范围内方便地调整各个给油口的给油量。

二、技术参数、外形尺寸

启东市博强冶金设备制造有限公司

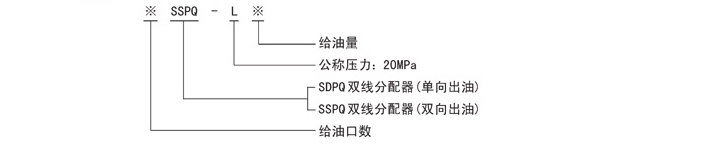

三、型号说明

启东市博强冶金设备制造有限公司

四、动作说明

启东市博强冶金设备制造有限公司

双线分配器有两个进油口，分别与5a.5b供油管连接，当其中一条由润滑泵供油时，另一条则向贮油器开放。
如上图所示，由泵压送来的润滑脂，经供油管5a输送至分配器4，进入先导活塞4a上部加压，将先导活塞4a压下，此时下部与供油管5b连通卸荷。随着先导活塞4a的下移，使主活塞4b上腔与先导活塞上腔连通，主活塞下腔与出油口连通，供送的润滑剂进入主活塞上腔，推动主活塞下移，将其下腔的润滑剂经给油管6压送到润滑点，完成第一周期的给油动作。
切换至供油管5b供油开始第二个周期的给油动作，分配器活塞按相同的顺序反向进行前述动作。
分配器每口给油口由主活塞4b的直径和行程确定，通过调节调整螺钉7，改变主活塞4b的行程，可实现规定范围的油量调节。
SSPQ-L系列分配器动作原理同上，供油管5a、5b分别供油一次其下部和正面给油口分别排油一次。

五、使用说明

1、需要在规定的环境下使用规定的介质。
2、分配器的两个进油口分别与两条供油管连接，且两侧是贯通的，某一侧的进油口不使用时应堵上螺塞。不使用的给油口也应堵上螺塞(SDPQ 系列)。
3、在灰尘大、潮湿，环境恶劣的场合使用，应配防护罩。
4、给油量的调整，旋动限位器（10）上的调整螺丝（11）可以根据润滑点的实际需要在大和小给油量的范围内调整给油量。调整应在指示杆（12）缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。
5、给油口数若为奇数，应将螺堵（8）拧出来堵在给油口（3）上，这样给油口（3）和（4）连通，活塞正反动作均从给油口（4）出油。
6、双线分配器在系统中优先采用并联安装法，供油管与分配器联接在左边或右边均可；其次采用串联安装法，大串联个数不允许超过三个，在特定的场合也可并串组合安装。
7、与分配器接触的表面应光滑平整，安装螺栓不宜拧得过紧，以免变形影响正常动作。
8、分配器活塞二端螺塞无故不许拆卸，如泄漏应拧紧或换新的密封垫圈。
